LZZBJ9-10型互感器是一種電流互感器，主要用于電力系統中的電流測量、電能計量和繼電保護。以下是對該型互感器相關信息的詳細解釋：

型號含義：

L：表示電流互感器。

Z：表示支柱式結構。

Z：表示澆注絕緣。

B：表示帶保護級。

J：表示加強型。

9：表示設計序號。

10：表示額定電壓為10kV。

技術參數：

電流比：例如20/5，表示一次側的額定電流為20A，二次側的額定電流為5A。

準確級組合：如10P30/10P30/0.5/0.2S，表示二次側的準確級為0.2S，額定二次負荷為20VA。

使用條件：包括環境溫度、海拔高度、大氣條件等，例如環境溫度在-5°C至40°C之間，海拔不超過1000m，無嚴重震動和顛簸等。

結構特點：

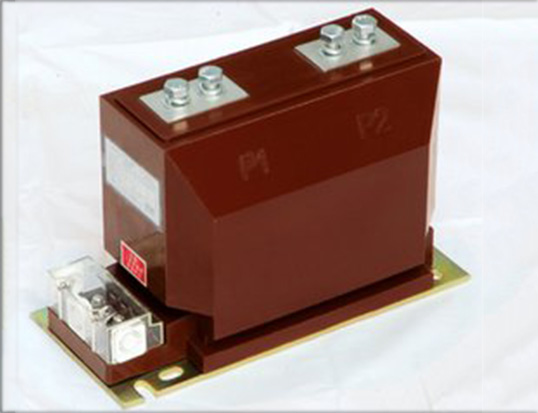

環氧樹脂真空澆注支柱式結構，全封閉戶內型。

鐵芯采用優質導磁材料，一次和二次繞組以及鐵芯都澆注在環氧樹脂中。

具有優良的絕緣和防潮性能，且表面容易清潔。

一次出線端在澆注體頂部，出線端標志為P1、P2。

第一個二次繞組為測量級出線端標志為1S1、1S2；第二個二次出線端標志為保護級，出線端標志為2S1、2S2。

應用場景：

適用于額定頻率50Hz，額定電壓10kV及以下的電力線路及其設備作電流、電能測量和繼電保護用。

可用于中置式開關柜及其它型式的開關柜。

準確級和輸出：

準確級有0.5、0.2、0.5S、0.2S級。

保護級有10P10、10P20等。

LZZBJ9-10型互感器是一種適用于10kV及以下電力系統的電流互感器，具有環氧樹脂澆注絕緣、支柱式結構、帶保護級等特點，并可根據用戶需求提供定制化服務。
